MoCA®adapter Eband (DualGig-2.5/SAT)-A

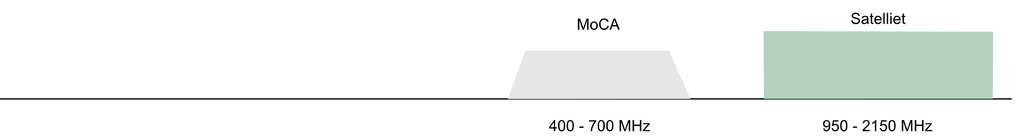

Maar....wat nu als je een satellietschotel op je coaxkabel hebt aangesloten en geen kabeltelevisie ontvangt? Dan storen de signalen elkaar juist wel omdat het satellietsignaal van de dezelfde frequentieband gebruik maakt als het MoCA®signaal:
Om toch je MoCA® signaal via hetzelfde coaxnetwerk te transporteren moet je het MoCA® signaal in een andere frequentieband zien te krijgen die niet gebruikt wordt voor andere signalen. Dat is zo als je geen gebruik maakt van een kabeltelevsie-aansluiting.
MoCA® werkt ook in andere frequentiebanden

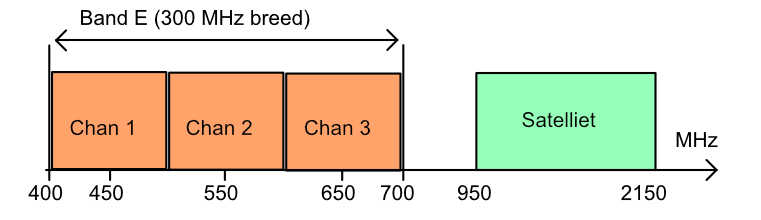

De MoCA®standaard voorziet erin om ook in andere frequentiebanden te werken! In de MoCA®standaard zijn namelijk naast de D-band ook andere frequentiebanden gedefinieerd. waaronder de E-band. Deze E-band is de frequentieband van 400 MHz tot 700 MHz en bevindt is zich de z.g. UHF band (deel van je ongebruikte band voor de kabeltelevisie). Door nu het MoCA®signaal via de E-band te transporteren stoort dat het satellietsignaal niet en visa versa.
Het MoCA® signaal in het frequentiebereik 400-700 MHz. dus is er in totaal 300 MHz bandbreedte ter beschikking. De datasnelheid per kanaal is minimaal 600 Mbps. met 3 kanalen heb je maximaal 2000 Mpbs (2 Gbps) aan snelheid tussen de MoCA®adapters!
Lagere demping. betere verbinding
Naast het voordeel dat nu de MoCA®signalen en satellietsignalen gelijktijdig via dezelfde coaxkabel kunnen worden verzonden. levert de lagere MoCA®frequentie nog een extra voordeel. De demping van het MoCA®signaal is namelijk aanmerkelijk lager dan die van MoCA®signalen in de hoger gelegen frequentieband (de D-band). Dit voordeel vertaalt zich in nog meer stabiliteit van de verbinding. nog minder last van coaxproducten zoals splitters en aansluitdozen en de maximale lengte coaxkabel tussen de MoCA®adapters is langer.
Het netwerk

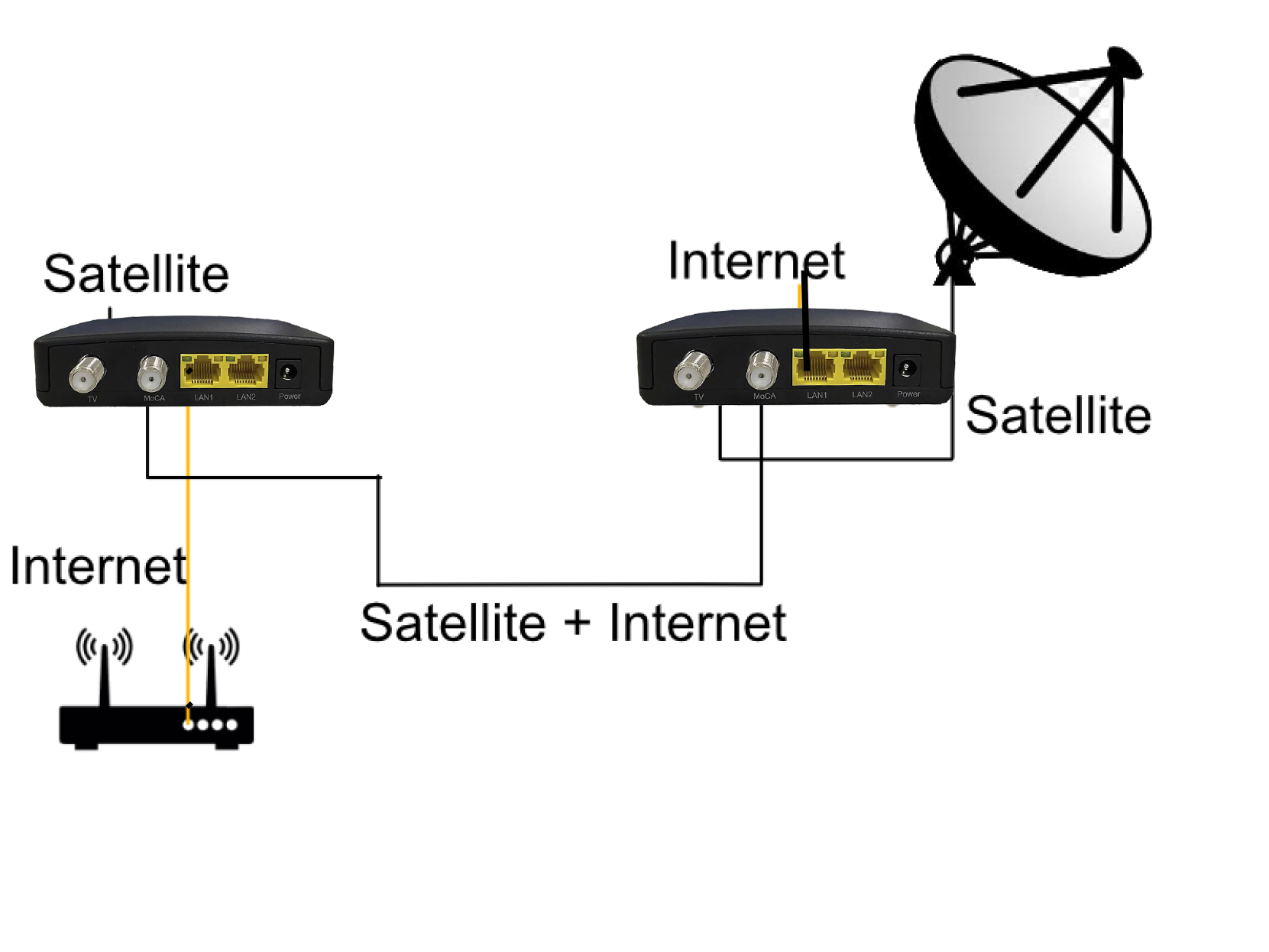

Voor een netwerk met MoCA®-E adapters heb je minimaal 2 MoCA®-2.5/SAT adapters nodig. De 1e MoCA®adapter is aangesloten. via een satelliet aansluitdoos. op je router. De 2e MoCA®adapter is via het coaxnetwerk aangesloten op je satelliet aansluitdoos.

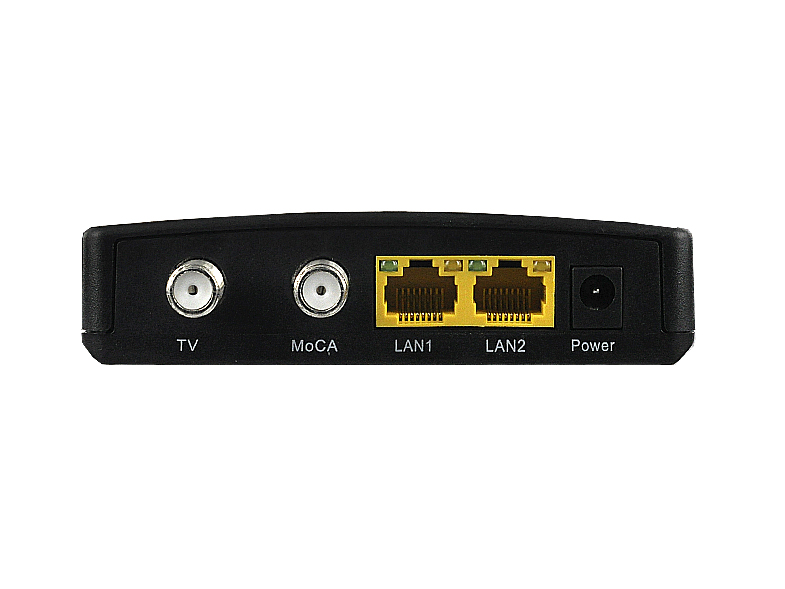

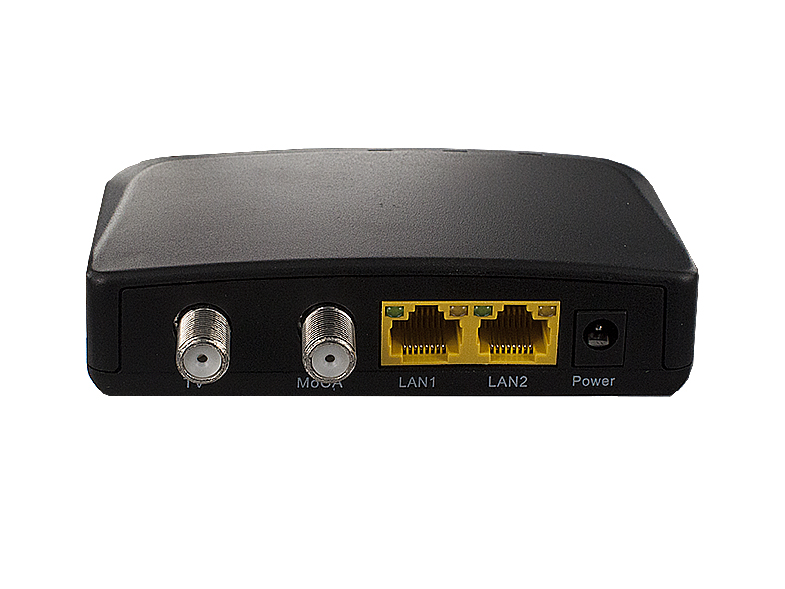

De unieke voordelen van de DualGig®-2.5/SAT
De DualGig®-2.5/SAT biedt een unieke voordelen t.o.v. traditionele manieren om Ethernet te transporteren:
- Geen extra UTP bekabeling. het internet wordt via bestaande coaxkabels getransporteerd
- 1000 Mb (1 Gbit) snelheden. maximaal 2 Gbit MAC throughput (dat is de datasnelheid tussen de MoCA®adapters)
- Storingsvrije en stabiele signaaloverdracht op vrijwel ieder binnenhuisnetwerk
- Twee Gbit LANpoorten (je kunt dus 2 internetapparaten gelijkertijd aansluiten)
- Plug&Play installatie
- Geschikt voor 4K en 8K televisie
- Satellietsignalen en Internet gelijktijdig via de zelfde coaxkabel
- Voedingsadapter
Omdat MoCA®adapters geen IP adres nodig hebben. wordt de router in je computernetwerk niet onnodig belast. De adapters geven het Ethernet signaal eenvoudigweg door aan het apparaten die op de DualGig®-2.5/SAT adapters aangesloten zijn.
De DualGig®-2.5/SAT is ontworpen op basis van MoCA® technologie en voldoet volledig aan de MoCA® eisen.
Wat vind ik in de doos
In de doos de DualGig®-2.5/SAT adapter inclusief een set accessoires bestaande uit:
- Voedingsadapter 100-240 VAC/5 VDC
- CAT6 aansluitsnoer 60 cm
- Coax aansluitsnoer Fmale-Fmale 50 cm
- F female naar IEC-female koppeling
- F male naar IEC-female koppeling
Technisch kenmerken
| Basis informatie | Technische standaard | MoCA-2.5 |
| Netwerknodes | 16 maximaal in 1 netwerk | |
| Communicatie | Modulatie | OFDMA |
| Sub-carrier aantal | 512 | |
| RF | RF band / Kanaalbreedte | 5 - 2400 MHz |
| E-band | 400 - 700 MHz | |
| Up/down in de E-band | Gebundeld. 3*100 MHz bandbreedte | |
| Maximaal zendvermogen | + 3dBm (+2 dBm typical) | |
| Ontvangstgevoeligheid | - 70 dBm | |
| Doorgangsdemping | < 2 dB | |
| MOCA | 5-2400 MHz | |
| IN-OUT | 950 - 2400 MHz | |
| Throughput | PHY datasnelheid. max | 2000 Mbps |
| vertraging | 5 msec max. (typical 3 msec) | |
| Interface | RF interface | F-female. 75 ohm |
| Data interface | 2xRJ45. 1000Base-Tx Ethernet | |
| Voeding | Aansluiting | DC 5Volt/1 Amp |
| Vermogen | < 5 Watt | |
| Afmetingen | 129*80*32 mm (LxBxH) | |
| Temperatuur | -10 - +45C | |
| Vochtigheid | 5% - 90% zonder condens |
MoCA® veel gestelde vragen
- Hoeveel DualGig-2.5/SAT adapters heb ik nodig om het ethernetsignaal op 1 locatie in mijn woning te krijgen?
- Hoe zie een basisschema er uit als ik ook DiSECq gebruikt?
- Kan ik het MoCA signaal gelijktijdig met het satellietsignaal op dezelfde coaxkabel versturen?
- Hoeveel DualGig-2.5 adapters kan ik in een coaxnetwerk aansluiten?
- Wat is de maximale datasnelheid tussen de DualGig-2.5/SAT adapters?
- Wat is de maximale lengte van de coaxkabel zijn tussen twee DualGig-2.5 adapters?
Hoeveel DualGig-2.5/SAT adapters heb ik nodig om het ethernetsignaal op 1 locatie in mijn woning ter krijgen?
Om èèn verbinding te maken naar 1 locatie in de woning heb je 2 MoCA adapters nodig. Op de eerste MoCA adapter wordt het ethernetsignaal (uit bv. je router vanaf een van de LAN poorten) op je coaxkabel ingekoppeld en de tweede MoCA adapter is dan nodig om je internetapparaten er op aan te sluiten. Hiervoor zijn 2 Gbit LAN poorten beschikbaar.
Hoe zie een basisschema er uit als ik ook DiSECq gebruik?
Het DiSECq signaal komt niet door de MoCA adapter. Daarom heb je voor de aansluiting met de downconverter en met de router een satelliet aansluitdoos nodig, zie schema.
Kan ik het MoCA signaal gelijktijdig met het satellietsignaal op dezelfde coaxkabel versturen?
Satellietsignalen zijn afkomstig van de zg. downconverter van de satellietschotel. Deze signalen bevinden zich een ander frequentiegebied dan het MoCA signaal. Je kunt daarom gelijktijdig het satellietsignaal en het MoCA signaal via dezelfde coaxkabel versturen.
Hoeveel DualGig-2.5/SAT adapters kan ik in een coaxnetwerk aansluiten?

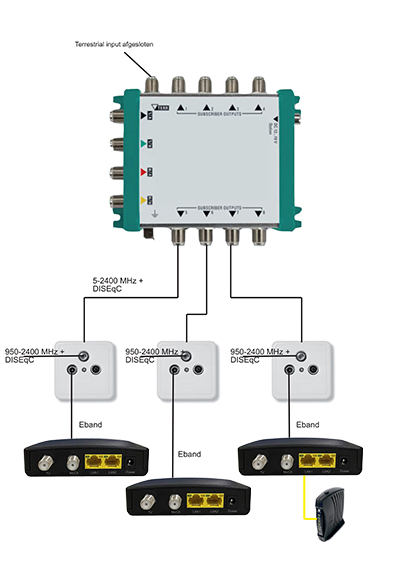

Voor 1 verbinding heb je minimaal twee MoCA adapters nodig, je kunt het aantal verbindingen tot maximaal 15 uitbreiden. Dus in totaal kunnen 16 MoCA adapters in een coaxnetwerk aangesloten worden. Als je meer dan 2 MoCA adapters gebruikt, heb je waarschijnlijk een multiswitch nodig. Sluit dan wel je aansluiting voor je antenne af met een afsluitweerstand om ongewenste ruis in de E-band (de frequentieband waarin de MoCA-2.5/SAT adapters met elkaar samenwerken) te voorkomen.
Wat is de maximale datasnelheid tussen de DualGig-2.5/SAT adapters?
De maximale bruto datasnelheid (dat is de datasnelheid met de extra data-informatie voor de verzenden van de datapakketten, errorcorrecties en andere 'overhead') is 2 Gbps. Dit is zowel voor het zenden als ontvangen. Op je MoCA adapter zit een dubbele Gbit Ethernet uitgang. Bij een te hoge demping tussen de MoCA adapters valt de verbindingssnelheid tussen de adapters naar 100 Mbit terug.
Wat is de maximale lengte van de coaxkabel tussen twee DualGig-2.5/SAT adapters?
De communicatie tussen MoCA adapters is relatief ongevoelig voor demping. De lengte van de coaxkabel wordt in hoge mate door de satellietontvangstinstallatie bepaald.
